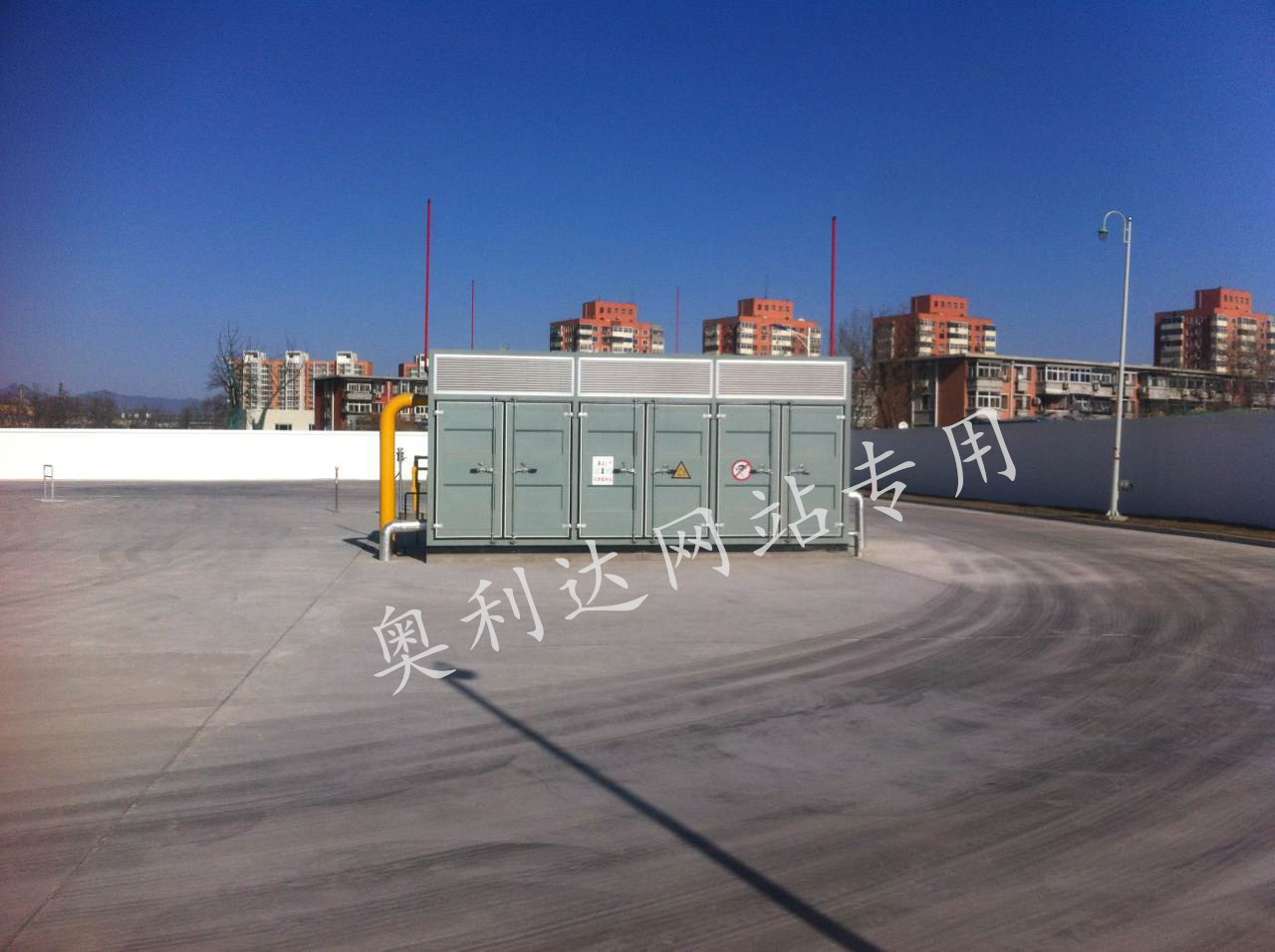

CNG減壓撬

天然氣的壓縮輸配是指將天然氣凈化后壓縮到20MPa，裝入高壓鋼瓶內用汽車運送到使用地點后，再用壓縮天然氣調壓站經過多級換熱、調壓、計量、加臭后進入供氣管網。 CNG供氣系統主要包括天然氣加壓站裝置、CNG撬裝車裝置、CNG減壓站裝置、燃?xì)庥脩粝到y(tǒng)。

? 一、? CNG供氣范圍及特點

? ? 使用天然氣的城鎮距離天然氣加氣站距離一般不超過500公里，以300公里以內為經濟范圍。供氣戶數2000-50000戶規模，用氣量200-5000NM3/h較好，用氣量過小或過大都將使單位用氣成本增加。相對于天然氣管道輸送方式的巨額投資，CNG模式供氣投資額度較小。相對于長輸天然氣管線,CNG建設周期短、回籠資金快。CNG的輸配管網與管輸天然氣的城市管網完全相同、長輸天然氣到來后，全部設施完全可以直接利用。

?二、CNG減壓站工藝簡介

? ? 壓縮天然氣調壓站又稱CNG減壓站，它是將高壓的天然氣通過逐級減壓至可向用戶供氣壓力的一種裝置。在設備工作的過程中，可對其壓力、溫度的變化進行監控和報警。我公司在充分吸收國外CNG調壓技術的基礎上，結合國內實際情況，研究、開發出了具有自主知識產權的CNG調壓站設備。該設備關鍵部件選用國外進口的產品，具有功能齊全、性能穩定、調壓精度高、結構緊湊等特點。

? ? CNG撬裝車內的高壓天然氣經過卸氣裝置，首先進入換熱調壓系統，在調壓換熱系統內經過兩次換熱、兩級（或三級）調壓后，再進入計量系統、加臭系統后直接向城鎮燃?xì)夤艿垒斔?。按CNG站調壓機制可以分為兩級調壓和三級調壓兩種模式。用戶可根據工況可選擇滿足不同流量大小需求，提供單撬設備最大規格為4000NM3/h。?
